سیستم بازیافت آب، درمان و استفاده مجدد آب

سیستم بازیافت و بازیافت آب که عمدتاً برای پردازش شستن بطری های PET استفاده می شود که مقدار زیادی آب فاضلاب ایجاد می کند. آلاینده های اصلی مواد معلق هستند.بر اساس مقدار فاضلاب و شاخص آلاینده ها. ما ساخت و طراحی یک سیستم تصفیه آب تنظیم شده است برنامه ریزی شده است. تصفیه + رسوب + فرآیند شناور هوا پذیرفته شده است. پس از آب فاضلاب تصفیه می شود، بخشی از آن مجددا استفاده می شود.و بخشی از آن به استاندارد تخلیه خواهد شد..

کاراکترهای طراحی

1بر اساس کیفیت فاضلاب و الزامات تصفیه، مسیر فرآیند باید به طور منطقی انتخاب شود، تکنولوژی تصفیه باید پیشرفته باشد،و کیفیت آب تصفیه شده باید در تکمیل استاندارد تخلیه.
2با فرض برآورده شدن نیازهای درمان، امکانات اصلی باید تا حد ممکن برای کاهش سرمایه گذاری استفاده شوند.و الزامات زیبایی در گیاه باید در نظر گرفته شود.
3. کار و مدیریت آسان ، کار ساده و نگهداری آسان. تجهیزات با کیفیت بالا ، عملکرد خوب و عملکرد پایدار هستند.

پارامتر طراحی

1منبع فاضلاب: از کارخانه های بازیافت پلاستیک
2ظرفیت معالجه طراحی شده:10-50m3/h
3کیفیت فاضلاب

مشخصات

تکنولوژی درمان
برای سیستم تصفیه آب ما، هدف اصلی حذف SS از آب و حفظ عامل در آب است. این سیستم فرآیند تصفیه، رسوب،و درمان شناور هوا

جریان پردازش:

شرح فرآیند

آب فاضلاب از خط شستشوی ابتدا به استخر جمع آوری آب فاضلاب برای جمع آوری و ذخیره سازی موقت تخلیه می شود.
مرحله 1: انتقال آب فاضلاب به ماشین فیلتر slag برای جداسازی جامد و مایع توسط پمپ آب، ذرات بزرگتر به جعبه جمع آوری slag،و آب فاضلاب به مخزن رسوب;
مرحله 2: پس از آب فاضلاب به مخزن رسوب، با توجه به تاریخ بازخورد آنلاین PH meter، به طور خودکار اسید اضافه شده و شاخص PH را به حالت خنثی تنظیم کنید.سپس به واکنش فلوکولیشن فلوکولانت و کوگولانت اضافه می شود.
بیشتر فلک های فشرده غرق می شوند و آب شفاف به سمت تانک شناور هوا شناور می شود تا جداسازی گل و آب را تحقق بخشد.و آب گل به طور منظم به مخزن لجن تخلیه می شود;

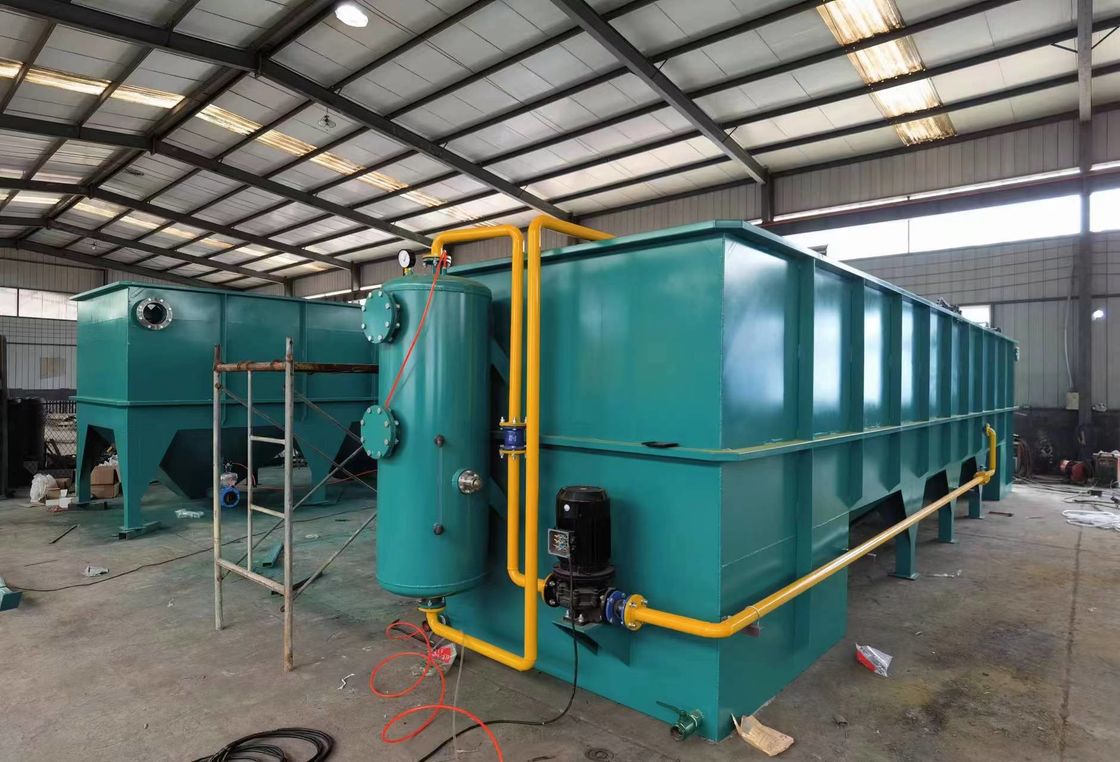

مرحله ۳: آب تمیز را به مخزن شناور هوا وارد کنید و وقتی هوا فشرده با آب مخلوط می شود، حباب های کوچک تولید می شوند.ذرات ظریف باقی مانده و ماده شناور توسط حباب های هوا به سطح استخر شناور می شوندسپس از طریق دستگاه پاک کننده تخلیه می شوند؛ پس از درمان آب تمیز به استخر آب ذخیره سازی موقت.
مرحله ۴: آب تمیز توسط پمپ فشار بالا به فیلتر منتقل می شود و آب فیلتر شده به خط شستن باز می گردد.
لجن تولید شده توسط مخزن رسوب و شناور شدن هوا به مخزن لجن، و توسط دستگاه تخلیه لجن تخلیه شده و سپس به طور منظم برای درمان حمل می شود.

2مقدمه فرآیند اصلی:

a. مخزن جمع آوری فاضلاب (که توسط مشتری آماده شده است)

به طور عمده برای جمع آوری فاضلاب خارج شده از خط شستشو استفاده می شود و همچنین به عنوان مخزن پمپ بالا بردن فاضلاب استفاده می شود، که دارای توابع پمپاژ تغییر جریان است،تنظیم حجم آب، و همسان سازی کیفیت آب.
زمان ماندن طراحی: کمتر از 2 ساعت
استخر جمع آوری فاضلاب یکپارچه*1 مجموعه،حجم موثر: 40m3
مواد: بتن
شکل: زیرزمینی

b. پمپ بلند

از آن برای بالا بردن فاضلاب به مخزن رسوب برای درمان استفاده می شود. این طراحی پمپ فاضلاب غوطه ور غیر مسدود را اتخاذ می کند که نصب و نگهداری آن آسان است و عمر طولانی دارد.شروع و توقف اتوماتیک می تواند از طریق سطح سنج تنظیم شده در مخزن تنظیم تحقق یابد، کاهش کار دستی.
پمپ بالا بردن فاضلاب یکپارچه*2se (یکی برای استفاده، دیگری برای آماده سازی)
قدرت:5.5kW

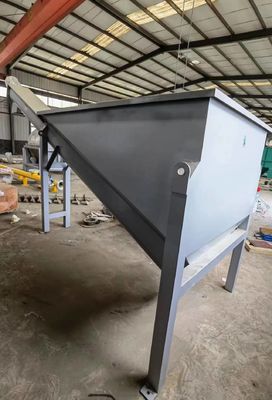

ج. ماشین فیلتر خاشاک

دستگاه فیلتر زباله در مقدم سیستم تصفیه آب قرار دارد، به طور عمده برای جدا کردن ذرات بزرگتر در فاضلاب تخلیه شده،که برای درمان رسوب بعدی مفید است و انسداد و سایش تجهیزات بعدی را کاهش می دهد..
مدل: سری PRLZ*1 مجموعه مواد اصلی:SUS304

د.خازن رسوب یکپارچه

مخزن رسوب یکپارچه از مخزن رسوب لوله ای شیب دار استفاده می کند که در انتهای جلو سیستم تصفیه قرار دارد. با اضافه کردن اسید، PH فاضلاب به حالت خنثی تنظیم می شود.فراهم کردن بهترین شرایط برای واکنش رسوب بعدیدر این فرآیند، PH تنظیم شده در مخزن واکنش با پمپ اندازه گیری دوز اسید متصل می شود تا تنظیم خودکار PH را تحقق بخشد.
در عین حال، با اضافه کردن فلکولانس ها و کوگولانس ها، SS در آب فاضلاب می تواند کوگولاسیون شود و قرار گیرد، و گل و آب می تواند توسط گرانش جدا شود، به طوری که کیفیت آب روشن شود.
ظرفیت پردازش:20m3/h 1 مجموعه
ابعاد بیرونی:L11000*W2000*H3500
ماده: فولاد کربن + ضد خوردگی
تخلیه گل: شیر تخلیه گل یک شیر الکتریکی است که به طور خودکار گل را به طور منظم تخلیه می کند.

مخزن آب تمیز

به طور عمده برای جمع آوری آب بازیافت شده درمان شده و همچنین به عنوان مخزن پمپ آب تمیز استفاده می شود.
زمان ماندن طراحی: 2 ساعت
حجم موثر: 40m3
ماده: ضد خوردگی فولاد کربن
ابعاد: L4000*W2000*H1500 2 مجموعه

g.پمپ آب تمیز

از آن برای استفاده مجدد از آب بازیافت شده به خط تمیز کردن استفاده می شود. این طراحی پمپ سانتریفیوژ عمودی را اتخاذ می کند که نصب و نگهداری آن آسان است و عمر طولانی دارد.هشدار سطح بالا و توقف پمپ سطح پایین می تواند از طریق سطح اندازه گیری تنظیم شده در مخزن تنظیم تحقق یابد.
مقدار: 2 مجموعه ((یکی برای استفاده و دیگری برای پشتیبان گیری)
قدرت:5.5kW

h. فیلتر

آب فاضلاب تصفیه شده به عمق فیلتر می شود و از شن کوارتز به عنوان مواد فیلتر استفاده می کند، آب از طریق توزیع کننده آب داخلی و جمع کننده آب جریان می یابد،و فیلتر کردن با سرعت بالا در مخزن انجام می شود، که می تواند به طور موثر ذرات را از بین ببرد و تورم را کاهش دهد.
مقدار: 1 مجموعه
مدل:DMF3224-1A
ماده: ضد خوردگی فولاد کربن

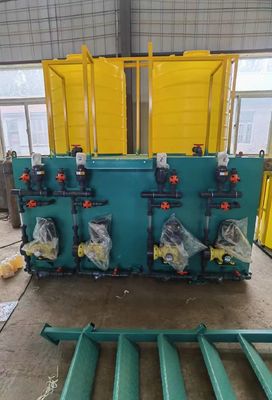

سیستم دوز

دستگاه دوزسازی از پمپ سنجش، بشکه واکنشگر، مخلوط کننده و غیره تشکیل شده است و برای تحقق دوز کمی واکنشگر استفاده می شود.PAC یک فلوکولانت با عملکرد جذب پل قوی است، که می تواند با مواد جامد معلق در آب انعکاس یابد و جذب شود، به طوری که مواد جامد معلق را بی ثبات و آرام کند؛ PAM آنیونیک یک انعکاس دهنده است،که می تواند در ترکیب با فلوکولانت برای بهبود رسوب فلک ها و تسهیل روشن شدن کیفیت آب استفاده شود؛ PAM کتیونیک برای تخلیه آب لجن استفاده می شود که به جدایی جامد از مایع کمک می کند. دستگاه دوز گیری اسید خودکار برای تنظیم PH فاضلاب به حالت خنثی استفاده می شود.و دوز گیری خودکار از طریق دستگاه PH آنلاین انجام می شود.
مقدار: 4 مجموعه
PAM دستگاه دوز گیری خودکار: 2 مجموعه اتوماتیک نوع جعبه 3، 304 1000L
PAC دستگاه دوز گیری خودکار: 1 مجموعه پمپ دو قوطی دو قوطی PE 2000L

دستگاه دوز خودکار اسید: 1 مجموعه پمپ دو قوطی PE 500L

j.سیستم تصفیه زباله

سیستم تصفیه لجن شامل ضخیم کننده لجن و فشار فیلتر است.
مخزن ضخیم سازی لجن برای ذخیره لجن تولید شده توسط واکنش فیزیکی و شیمیایی مخزن رسوب و مخزن شناور هوا استفاده می شود.لجن را از طریق پمپ لجن برای تخلیه به فشار فیلتر منتقل می شود، و گِل های خشک شده برای تصفیه به بیرون منتقل می شوند
